MPO/MTP 分支跳線是指把 MPO/MTP 連接器與光纖光纜加工后，通過分支器，一端為MPO/MTP 連接頭，另一端可以為 LC/SC/FC 等多種連接頭搭配（其中 LC 應用最為廣泛），

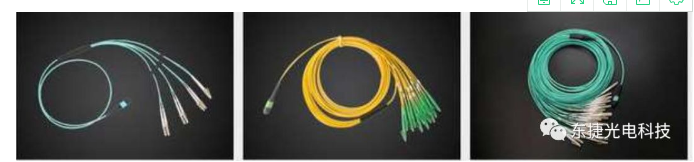

常見的有 MPO/MTP（8 芯）轉 4 x LC 分支光纖跳線、MPO/MTP（12 芯）轉 6 x LC 分

支光纖跳線、MPO/MTP（24 芯）轉 12 x LC 分支光纖跳線，通過交叉型預接端 MPO/MTP

技術，一端連接 40G/100G，另一端連接 10G，將一個 40G/100G 分解為幾個 10G，實現

高速率端口（MTP/MPO）向低速率端口（LC/SC/FC）的理想轉接。MPO/MTP-LC 光纖跳

線因其芯數多、設計緊湊、體積小等特點，可應用于許多現有的直流環境中，如交換機、機架式面板與主配電布線板之間等等。

MPO/MTP-LC 分支跳線的主要優勢：

1. MPO/MTP 分支跳線提供一個整潔的、高密度的方法來實現高密度交換機端

口復制，可以減少交換機的端口損壞或錯誤的風險。

2. 分支跳線在機柜中占據更少的空間和比傳統的跳線更優的垂直管理，如 12

芯分支跳線一端的分支遠遠小于等芯數的跳線。

3. 減少因光纜擁塞對于局域網和存儲網絡中心管理帶來的不便；增加冷卻的氣

流，使移動/增加/變更線纜或設備變得更容易。

4. 分支跳線提供可用于包括工程定制化的交錯的 LC 分支來匹配電子設備的網

口，以提供布線基礎設施和電子設備之間的無縫集成。

MTP-LC 分支跳線典型的應用是什么?

MTP-LC 分支跳線用于刀片交換機板卡的端口復制，方便這些端口連接到其他

設備。基于特定應用和插入何種組件,分為兩種類型的分支跳線，模塊分支跳線

和主干分支跳線。

模塊分支跳線直接連接到 MTP-LC 模塊的后部、把交換機端口復制到位于相同

或相鄰機架的配線架。通常使用這個應用時,交換機位于 MDA 或列頭交換。

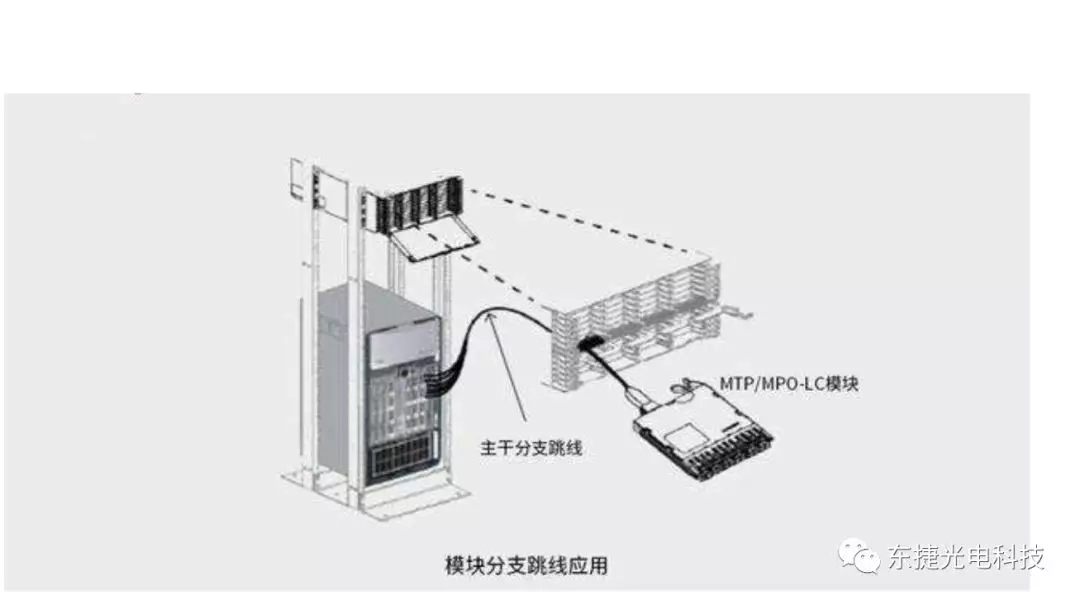

下圖描述了一個模塊分支跳線應用的例子：

交換機映射配線架位于交換機坐落位置以外的地方。部署這個應用通常是當你有一個通用交換區域和端口復制所需的主要分布區域(MDA)。
