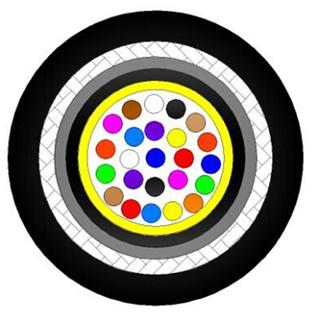

光纖：0.25mm著色光纖× 24芯；
芳綸纖維：4股× 1100D；
光纜內護套：低煙無鹵LSZH；
螺旋鋼帶鎧裝：OD 4.7mm；
金屬編織網：3(6)×16錠；
光纜外護套：聚氯乙烯PVC。
|
光纜型號 |
單位 |
DJ-GYFHK(B)V-24S |
|||
|
鎧管外徑 |
mm |
4.70±0.10 |
|||
|
芳綸纖維 |
Detex |
1100 |
|||
|
編織尺寸 |
mm |
5.00±0.10 |
|||
|
護套外徑 |
mm |
6.50±0.30 |
|||
|
護套材質 |
/ |
聚氯乙烯（PVC） |
低煙無鹵（LSZH） |
聚氨酯（TPU） |
|
|
工作溫度 |
℃ |
-20~+70 |
-40~+85 |
-40~+90 |
|
|
光纜重量 |
Kg/km |
65 |
|||
|
彎曲半徑 |
mm |
動態20D 靜態10D |
|||
|
抗拉強度 |
N |
長期600 短期800 |
|||
|
抗壓強度 |
N/10cm |
長期3000 短期5000 |
|||
|
防鼠咬 | √ |
|
抗扭轉 | √ |
|
光纖到戶 | √ |
|
抗拉 | √ |
|
水平布線 | √ |
|
管道 | √ |
|
垂直布線 | √ |
|
直埋 | |
|
基站拉遠 | √ |
|
架空 | |
|
機房布放 | √ |
|
阻水 | |
|
野戰布放 | √ |
|
防火 | √ |
|
光纖尺寸 |
mm |
0.25±0.01 |
|
內護套材質 |
/ |
LSZH |
